SINAMICS S120产品的主要特点
SINAMICS S120产品的主要特点
03-11
/ 2020

S120的特点

SINAMICS S120是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统,它不仅能控制普通的三相异步电动机,还能控制同步电机、扭矩电机及直线电机。SINAMICS S120具有模块化设计,可以提供高性能的单轴和双轴驱动,功率范围涵盖0.12 kW – 4500 kW,具有广泛的工业应用价值。由于其具有很高的灵活性能,SINAMICS S120可以完美的满足应用中日益增长的对驱动系统轴数量和性能的要求。它具有以下特点:

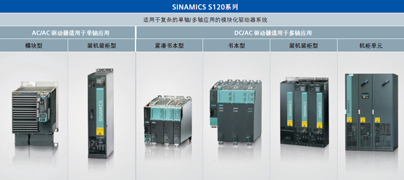

“高度灵活”的模块化设计

允许不同功率等级与控制性能的单元自由组合,所有系统组件之间都具有高度的兼容性,同时还可通过简单并联就可实现功率的增容。

SINAMICS S120产品的主要特点(图1)

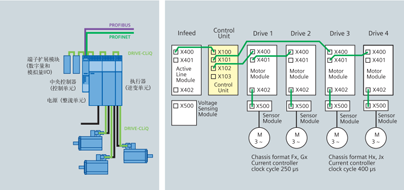

“一网到底”的通讯技术

上位通讯支持标准的 PROFIBUS DP 现场总线或新一代高速工业以太网技术 PROFINET,可以方便地集成到工厂 IT 环境,传动组件之间采用独特的DRIVE-CLiQ通讯。

SINAMICS S120产品的主要特点(图2)

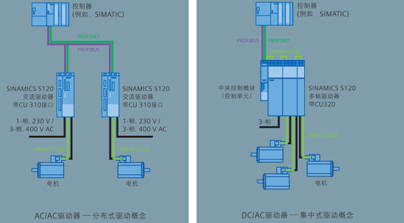

“一心多用”的多机控制技术

一个控制单元就可同时控制多达四台逆变和一台整流,所需数据都保存在控制单元中,在控制单元内就能建立轴间连接和控制,保证系统高效可靠运行。

SINAMICS S120产品的主要特点(图3)

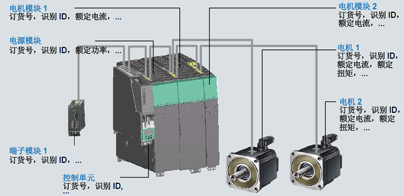

智能化的驱动组件链路——DRIVE-CLiQ

基于网络技术的全新传动串行通讯,用于传动组件之间的通讯。DRIVE-CLIQ 组件都有一个电子铭牌,各项技术数据都将自动装载到控制单元中,从而读取拓扑结构,实现 SINAMICS 驱动系统的自动配置。

SINAMICS S120产品的主要特点(图4)

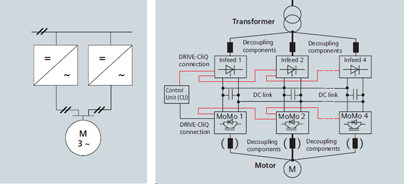

装置并联的“无环流设计”

由于选用了新一代高性能 IGBT 和独特的均流控制技术,装置并联增容时,只需满足最短电机电缆的要求就可,而无需笨重而昂贵的平衡电抗或输出电抗器。

SINAMICS S120产品的主要特点(图5)

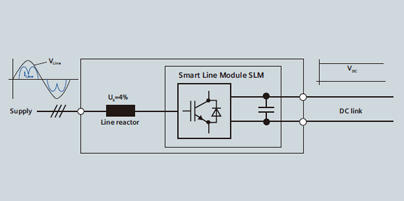

四象限运行的“IGBT智能整流”

全新的 IGBT 整流 ——SLM,在实现四象限运行的基础上,成功避免了换流故障,又免除了传统晶闸管正反桥整流/回馈所需的自耦变压器,大大提高了传动系统的可靠性。

SINAMICS S120产品的主要特点(图6)
